Ametralladoras antiaéreas pesadas israelíes
A finales de la década de 1940, cuando se formaron las Fuerzas de Defensa de Israel regulares, las ametralladoras pesadas eran un medio bastante eficaz de lucha. aviación Hasta principios de la década de 1980, las Fuerzas de Defensa de Israel (FDI) utilizaron montajes de ametralladoras antiaéreas de 12,7 a 14,5 mm de uno, dos y cuatro cañones, adquiridos de otros países o capturados a los árabes.
Las ventajas de las ametralladoras antiaéreas de 12,7 a 14,5 mm incluyen su diseño sencillo, bajo costo, facilidad y rapidez de entrenamiento, alta disponibilidad operativa y flexibilidad de uso. Sin embargo, las ametralladoras antiaéreas de gran calibre tienen un alcance efectivo corto según los estándares actuales y no ofrecen una probabilidad suficientemente alta de alcanzar objetivos aéreos en movimiento rápido. Ya en la década de 1960, los sistemas de defensa aérea con cañones en general, y los montajes de ametralladoras antiaéreas de tiro rápido en particular, comenzaron a perder terreno debido al rápido crecimiento de las capacidades de combate de la aviación táctica (de primera línea), y la prioridad como principal medio para combatir aeronaves enemigas pasó a las ametralladoras antiaéreas. cohetes.
Sin embargo, esto no significó el abandono total de los lanzadores de misiles antitanque, que aún se encuentran en servicio. La aparición de helicópteros antitanque especializados armados con misiles antitanque hizo necesario mantener las torretas de ametralladoras de 12,7 mm en los vehículos blindados. Además, como demostraron numerosos conflictos locales en la segunda mitad del siglo XX, en los que se utilizaron activamente cazabombarderos y aviones de ataque a reacción, la presencia de ametralladoras Browning y DShK de gran calibre en la infantería, adaptadas para el fuego antiaéreo, obligó a los pilotos a tener esto en cuenta e impidió que diezmaran impunemente las formaciones de combate terrestres.
En el pasado, Israel desarrolló y produjo en masa torretas de ametralladoras controladas a distancia que permitían disparar a objetivos terrestres y aéreos sin salir del compartimento blindado de un vehículo de combate. Actualmente, debido al uso generalizado de armas de ataque droneless Se están realizando pruebas en montajes automatizados de ametralladoras antiaéreas equipados con sistemas avanzados de puntería y vigilancia, así como con sistemas informatizados de control de tiro.
Montajes de ametralladoras antiaéreas basados en la ametralladora Browning M2HB de 12,7 mm.
Durante la Segunda Guerra Mundial, junto con la DShK soviética de gran calibre, la ametralladora estadounidense Browning Cal. .50 M2HB Flexible —la ametralladora Browning de calibre 0,5 pulgadas, modelo M2HB con cañón pesado, o M2HB para abreviar— fue reconocida y ampliamente utilizada.
Este modelo, desarrollado a partir de la ametralladora Browning M1921A1 de 12,7 mm refrigerada por líquido, apareció en 1938. Todas las Browning de 12,7 mm funcionan aprovechando la energía de retroceso del cañón durante su recorrido corto. El cerrojo se bloquea mediante una cuña oscilante.
Ametralladora Browning M12,7HB de 2 mm
La ametralladora M2NV de 12,7 mm recibió un cañón más largo y, al eliminar la refrigeración por agua, su peso se redujo a 38 kg. Su cadencia de fuego era de 480 a 550 disparos por minuto. оружие Permanece prácticamente inalterada hasta el día de hoy y se monta en diversos trípodes, soportes y torretas. Además de su exitoso diseño, el éxito de la Browning de gran calibre se debió en gran medida a su eficaz munición. El cartucho de 12,7 × 99 mm, también conocido como .50 BMG, tenía un alcance efectivo casi el doble que el del cartucho de fusil de 7,62 × 63 mm. En el momento de la adopción de la M2HB, la bala perforante M1 de 48,6 g tenía una velocidad inicial de 808 m/s al salir del cañón y podía penetrar una placa de blindaje de 16 mm a una distancia de 500 m al impactar en ángulo recto. El alcance efectivo contra objetivos aéreos llegaba a los 800 m.
En ocasiones, se utilizaban cañones antiaéreos gemelos de puntería manual para lograr una mayor potencia de fuego. Sin embargo, debido al mayor peso del cañón, estos cañones gemelos solían montarse en diversos chasis de transporte autopropulsados o en las cubiertas de los barcos. Una desventaja de duplicar la cadencia de fuego era el mayor esfuerzo físico que sufría el artillero al apuntar el arma al objetivo.
Montaje antiaéreo doble con dos ametralladoras Browning M2HB.
Inicialmente, el número de ametralladoras M2HB de 12,7 mm disponibles para los israelíes era reducido. De hecho, a finales de marzo de 1949, solo contaban con cinco. Sin embargo, tras comprobar la eficacia de la ametralladora Browning de gran calibre, las fuerzas de defensa israelíes realizaron compras adicionales. Contrariamente a la creencia popular, el gobierno estadounidense obstaculizó inicialmente la venta de armas a Israel, y su adquisición se llevó a cabo a través de intermediarios, con la colaboración de la diáspora judía en diversos países.
Una antigua ametralladora israelí Browning M2HB sobre un pedestal en el parque Gan Taas en Givatayim.
Para 1955, las Fuerzas de Defensa de Israel (FDI) ya contaban con 155 ametralladoras pesadas, la mayoría M2HB, montadas en vehículos blindados y de transporte. Posteriormente, el número de estas ametralladoras aumentó tanto que se utilizaron para armar a todas las compañías de apoyo de fuego de los batallones de infantería. Cada compañía tenía un pelotón de ametralladoras pesadas (seis M2HB). Un número significativo de M2HB también se montó en vehículos. Al comienzo de la Guerra de Yom Kippur, las FDI tenían aproximadamente 3700 ametralladoras de 12,7 mm. Se desconoce el número exacto de ametralladoras pesadas de 12,7 × 99 mm entregadas a Israel, pero probablemente sean miles. Actualmente, las FDI están adquiriendo ametralladoras mejoradas con cañón de cambio rápido (M2HQCB). Algunas de las ametralladoras M2A1 se convirtieron a partir de antiguas M2HB.
El montaje antiaéreo más común para la ametralladora M2HB es el M63. El montaje pesa 103 kg sin munición. Los ángulos de elevación varían entre -29° y +85°. La ametralladora se alimenta mediante un cargador de 200 cartuchos.
Ametralladora Browning M2HB montada en el soporte antiaéreo M63.
Aunque las ametralladoras pesadas son ineficaces contra los aviones de combate modernos y los helicópteros antitanque, cuyo alcance de lanzamiento de misiles antitanque es muchas veces mayor que el alcance efectivo de la ametralladora M2HB de 12,7 mm, las ametralladoras Browning de gran calibre siguen siendo un medio eficaz para combatir los vehículos aéreos no tripulados (UAV).
Las ametralladoras M2HB también se utilizaron anteriormente como parte del sistema lanzador antitanque M55 con el M45 Quadmount, un módulo de disparo cuádruple equipado con accionamientos de control eléctrico, montado sobre el remolque universal M20. Este montaje fue desarrollado por la empresa estadounidense WL Maxson en 1943.
Montaje de ametralladora antiaérea M55
El montaje pesaba 1087 kg en posición de disparo. Su alcance efectivo contra objetivos aéreos era de aproximadamente 1000 m. Su cadencia de fuego era de 2300 disparos por minuto. Las cajas de munición del montaje contenían 800 proyectiles. La carga total de munición era de 2000 proyectiles. El montaje apuntaba a su objetivo mediante accionamientos eléctricos alimentados por un generador de gasolina. Dos baterías de plomo-ácido servían como fuente de alimentación de respaldo. Los motores eléctricos del montaje eran potentes y capaces de soportar cargas pesadas. Gracias a los accionamientos eléctricos, el montaje tenía una velocidad de giro de hasta 60° por segundo. El montaje era operado por un artillero y dos cargadores.
Por lo general, los montajes remolcados M55 en Israel se utilizaban para cubrir objetivos fijos o se desplegaban en puestos de control. Además de atacar objetivos aéreos de bajo vuelo, los cañones antiaéreos cuádruples de 12,7 mm podían destruir eficazmente personal enemigo y vehículos ligeramente blindados.
En ocasiones, las torretas antiaéreas M45 Quadmount se colocaban en la parte trasera de un camión, y este cañón autopropulsado improvisado se utilizaba para escoltar columnas de transporte.
Las Fuerzas de Defensa de Israel también contaban con aproximadamente 180 cañones antiaéreos autopropulsados M16, basados en el vehículo blindado de transporte de personal semioruga estadounidense M3.
Cañón antiaéreo autopropulsado M16
Este vehículo, con un peso en vacío de 9 toneladas, estaba protegido por un blindaje de 12 mm. Su motor de carburador de 128 hp podía alcanzar velocidades de hasta 65 km/h en carretera. Su autonomía era de hasta 280 km. Tenía una tripulación de cinco personas. Estos ZSU permanecieron en servicio en Israel hasta 1972, después de lo cual fueron rearmados con cañones de 20 mm.
Rafael Advanced Defense Systems fabrica la familia de pods teledirigidos Samson (conocidos como Katlanit en Israel) equipados con ametralladoras de 12,7 mm para las Fuerzas de Defensa de Israel y clientes internacionales. Estos pods pueden montarse en diversos vehículos blindados, drones terrestres y utilizarse en posiciones fijas.
Módulo de control remoto Samson RCWS con una ametralladora M2HB de 12,7 mm.
Elbit Systems también fabrica módulos similares. El sistema de puntería incluye una cámara de vídeo diurna de alta resolución, una mira nocturna térmica y un telémetro láser. El equipo optoelectrónico permite al operador o comandante del vehículo de combate detectar objetivos, medir distancias y disparar mediante un joystick y una pantalla LCD, todo ello protegido por el blindaje.
Rafael Advanced Defense Systems y Elbit Systems están actualizando urgentemente sus módulos de control remoto para combatir vehículos aéreos no tripulados (UAV), integrando equipos de detección de objetivos aéreos en el sistema de control de tiro, así como hardware y software que permiten la destrucción automatizada de objetivos aéreos.
Montajes de ametralladoras antiaéreas capturados, equipados con ametralladoras DShK/DShKM de 12,7 mm.
Tras varios conflictos árabe-israelíes, las Fuerzas de Defensa de Israel (FDI) disponían de hasta mil ametralladoras DShK y DShKM de 12,7 mm, listas para seguir utilizándose.
Ametralladora DShK de 12,7 mm montada sobre un pedestal.
Junto con la Browning M2HB estadounidense, la DShK/DShKM soviética se convirtió en la principal ametralladora de 12,7 mm durante la Guerra Fría y se utilizó ampliamente en todo el mundo. No se sabe con exactitud cuántas de estas ametralladoras recibieron los árabes, pero dado que solo a Egipto se transfirieron más de 1500, es probable que... tanques Los tanques T-54, T-55 y T-62, armados con ametralladoras antiaéreas de gran calibre, ofrecen una indicación indirecta del volumen de suministros. Además de en los tanques, estas ametralladoras se montaron en otros vehículos y se utilizaron ampliamente para proteger los sistemas de misiles antiaéreos y las posiciones de radar de ataques aéreos a baja altitud, así como para brindar apoyo de fuego y defensa antiaérea a las unidades de infantería. La mayor parte de las ametralladoras de gran calibre suministradas a Siria, Egipto e Irak procedían de la Unión Soviética, pero Jordania adquirió copias bajo licencia de la DShKM de Checoslovaquia.
La DShKM modernizada, introducida en 1946, se diferenciaba de la DShK que había participado en la Segunda Guerra Mundial no solo por su distinto diseño de freno de boca, sino también por la silueta de la cubierta del cajón de mecanismos, que eliminó el mecanismo de tambor y lo sustituyó por un cajón de mecanismos de doble alimentación. El nuevo mecanismo de alimentación permitía utilizar la ametralladora en montajes dobles y cuádruples. Junto con el mecanismo de alimentación, también se modificó el diseño de la cinta. En lugar de la anterior cinta monobloque de 50 cartuchos con eslabones unidos por resorte, se adoptó una cinta con eslabones tipo "cangrejo", compuesta por piezas individuales de 10 eslabones. El montaje del cañón también se modificó y se implementaron diversas medidas para mejorar la durabilidad y la fiabilidad. El sistema automático, al igual que en el modelo anterior, funcionaba desviando parte de los gases propulsores. El cañón se bloquea mediante un cerrojo deslizante longitudinal con la ayuda de dos orejetas simétricas (larvas), que se mueven horizontalmente en los recortes de las paredes laterales del cajón de mecanismos.
Ametralladora DShKM de 12,7 mm
La ametralladora pesa 148 kg con su cinta de munición y montaje, sin el escudo. El cuerpo de la ametralladora pesa 33,5 kg. El alcance efectivo contra objetivos aéreos no supera los 1500 m, con un alcance de altitud de hasta 700 m. Dispara cartuchos de 12,7 x 108 mm. La bala perforante incendiaria B-32 con núcleo de acero que pesa 48,3 g tiene una velocidad inicial de 840 m/s y penetra 15 mm de blindaje a una distancia de 500 m. La cadencia de fuego es de 550 a 600 disparos por minuto. La cadencia de fuego efectiva no supera los 125 disparos por minuto. La versión de infantería de la DShKM está equipada con un montaje universal de trípode con ruedas. Al prepararse para disparar contra objetivos aéreos, el montaje con ruedas y el escudo de blindaje se desmontan. El soporte trasero del montaje se extiende y se transforma en un trípode alto y plegable. En esta posición, la ametralladora ofrece un campo de tiro de 360 grados y amplios ángulos de elevación. Para mayor comodidad del artillero en modo antiaéreo, la ametralladora está equipada con soportes para el hombro. Al igual que la ametralladora pesada Browning, su alcance efectivo contra objetivos aéreos es de aproximadamente 800 metros.
En las Fuerzas de Defensa de Israel (FDI), la mayoría de las ametralladoras DShKM se utilizaron contra tanques T-54, T-55 y T-62 capturados. Solo en 1967, los israelíes capturaron más de doscientos tanques T-54 y T-55 operativos.
En 1973, entre los trofeos se encontraban unos 500 tanques T-54, T-55 y T-62 más, aptos para su posterior uso.
Inicialmente, los tanques de fabricación soviética se utilizaron en su forma original, pero posteriormente estos vehículos de combate, conocidos con el nombre genérico israelí de "Tiran", fueron rearmados con cañones de 105 mm y ametralladoras que disparaban munición estándar occidental.
Entre los trofeos también se encontraban ametralladoras checoslovacas Vz.38/46 de 12,7 mm, una versión bajo licencia de la DShKM. De particular interés es la ametralladora cuádruple ZPU Vz.53 de fabricación checoslovaca (también conocida como M53), que entró en producción en serie en 1954.
Montaje de ametralladora antiaérea Vz.53
El Vz.53 ZPU tenía un chasis de ruedas desmontable y pesaba 558 kg en posición de disparo. Sus cuatro cañones de 12,7 mm disparaban hasta 60 proyectiles por segundo. Su alcance efectivo contra objetivos aéreos era de aproximadamente 1500 m. En términos de alcance y altitud, el Vz.53 era inferior al cañón cuádruple soviético de 14,5 mm ZPU-4, pero era mucho más compacto y pesaba aproximadamente una cuarta parte durante su transporte. Podía ser remolcado por un vehículo GAZ-69 o almacenado en la parte trasera de un camión.
Pero, al igual que la ametralladora de infantería DShKM montada sobre trípodes con ruedas, las ametralladoras antiaéreas cuádruples remolcadas de 12,7 mm de fabricación checoslovaca fueron utilizadas por las Fuerzas de Defensa de Israel durante un período muy breve, lo que, aparentemente, se debió a la reticencia a multiplicar el alcance de la munición y complicar el suministro a las tropas.
Una ametralladora antiaérea Vz.53 expuesta en el Museo de Israel.
Los israelíes transfirieron ametralladoras de 12,7 mm de estilo soviético a sus aliados y también las vendieron en el mercado mundial de armas. En la década de 1980, varias DShKM capturadas por las FDI terminaron en manos de rebeldes afganos.
Montajes de ametralladoras de 13,2 mm basados en la ametralladora Hotchkiss Mle 1930.
En 1948, las fuerzas armadas israelíes disponían de 15 montajes dobles antiaéreos con ametralladoras Hotchkiss Mle 1930 de 13,2 mm, lo que superaba el número de ametralladoras Browning M2HB de 12,7 mm de las que disponían.
En el Museo de Israel se exhibe una torreta antiaérea doble equipada con ametralladoras Hotchkiss Mle 1930 de 13,2 mm.
La ametralladora Hotchkiss Mle 1930 fue desarrollada por la compañía Hotchkiss basándose en la experiencia de la Primera Guerra Mundial y utilizaba cartuchos de 13,2 × 96 mm. La bala de 52 gramos salía del cañón a una velocidad de 790 m/s, lo que la hacía adecuada para atacar aeronaves de bajo vuelo y vehículos blindados ligeros. Su alcance efectivo contra objetivos aéreos era aproximadamente equivalente al de la Browning M2HB estadounidense.
El sistema automático de la ametralladora funcionaba mediante un pistón de gas de carrera larga situado bajo el cañón. Para garantizar un funcionamiento fiable, el volumen de gases propulsores desviados por la ametralladora podía ajustarse mediante un regulador manual, en función de las condiciones ambientales y el grado de contaminación del arma. La ametralladora disponía de un cañón reemplazable refrigerado por aire con las características aletas que se convirtieron en el sello distintivo de la compañía Hotchkiss. El cuerpo de la ametralladora pesaba aproximadamente 40 kg. La cadencia de fuego era de 450 disparos por minuto. La munición podía incluir proyectiles convencionales, incendiarios, trazadores, perforantes incendiarios y perforantes trazadores.
La ametralladora pesada Hotchkiss Mle 1930 entró en servicio con el Ejército francés en 1930. Sin embargo, la producción fue inicialmente lenta y durante mucho tiempo el ejército no pudo determinar su uso previsto. Aunque el fabricante desarrolló una amplia gama de montajes y soportes —desde sencillos montajes individuales para infantería hasta complejos montajes dobles y cuádruples mecanizados—, las ametralladoras pesadas se exportaron principalmente. Los generales de infantería rechazaron inicialmente la Mle 1930 como arma antiaérea, argumentando que sus pesadas balas podrían dañar a sus propias tropas al caer. No fue hasta la segunda mitad de la década de 1930 que los montajes antiaéreos de 13,2 mm comenzaron a entrar en servicio con el Ejército francés en cantidades significativas. Se produjeron montajes ZPU de un solo cañón y de doble cañón sobre trípodes universales para las fuerzas terrestres, pero los montajes de doble cañón fueron los más utilizados.
Los montajes gemelos de 13,2 mm se alimentaban mediante cargadores desmontables de 30 cartuchos, fijados a la parte superior del cajón de mecanismos. Tras disparar todos los cartuchos, se activaba el retén del cerrojo y, al insertar un cargador lleno, el cartucho se introducía automáticamente en la recámara, aumentando así la cadencia de fuego. El montaje pesaba más de 200 kg. Si era necesario, podía desmontarse y transportarse por secciones. Un solo artillero podía disparar el montaje, pero mantener una alta cadencia de fuego requería la coordinación de dos cargadores.
Incluso antes del establecimiento oficial del Estado judío, los israelíes adquirieron en secreto ametralladoras de doble cañón de 13,2 mm de Italia. Disparaban cartuchos de 13.2 × 94 mm (con bala extendida), fabricados en fábricas francesas durante la ocupación alemana. Este cartucho franco-alemán, conocido como 1.32 cm Pzgr. 821(e), tenía una vaina de acero, una bala con bandas de cobre y un núcleo perforante de acero endurecido. Era un proyectil bastante potente, con una energía cinética de 16.640 J. A una distancia de 500 metros, podía penetrar 14 mm de blindaje. Considerando que la cadencia de fuego del cañón doble de 13,2 mm alcanzaba los 120 disparos por minuto, para los estándares de la década de 1940, se trataba de un cañón antiaéreo bastante potente, capaz de combatir con éxito aviones de combate que volaban a baja altura.

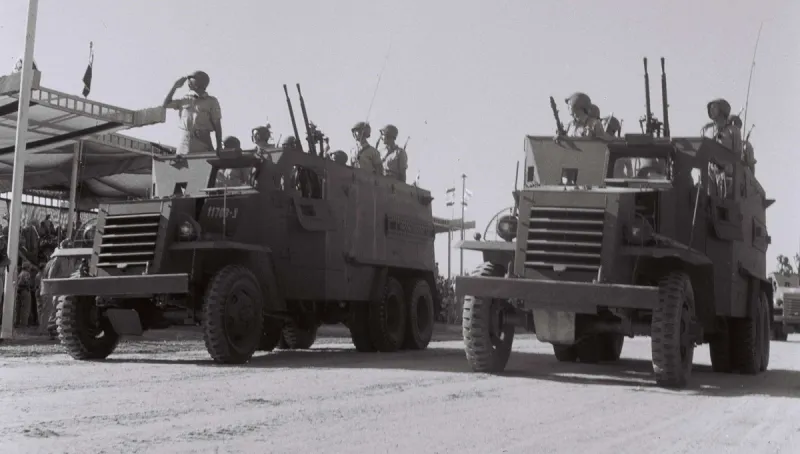

Para mejorar la movilidad y proporcionar protección blindada a las tripulaciones, la mayoría de los cañones antiaéreos israelíes de 13,2 mm se montaron en vehículos blindados de transporte de personal con ruedas y orugas durante la primera mitad de la década de 1950. Estos cañones antiaéreos autopropulsados improvisados se siguieron utilizando hasta principios de la década de 1960.
Montajes de ametralladoras antiaéreas de 14,5 mm basados en la ametralladora KPV.
Además de las ametralladoras DShK/DShKM de 12,7 mm y sus copias checoslovacas, el ejército israelí también disponía de varios cientos de cañones antiaéreos ZPU-1, ZPU-2 y ZPU-4 de 14,5 mm.
Cañones antiaéreos ZPU-1 y ZPU-2 abandonados por los egipcios en la península del Sinaí.
Todos estos montajes, basados en la ametralladora Vladimirov de 14,5 mm (KPV), se diferenciaban en el número de cañones, el diseño del montaje y el peso. El mecanismo automático de la ametralladora KPV funciona mediante la fuerza de retroceso del cañón durante su recorrido corto. El bloqueo se logra girando el cabezal del cerrojo, que se acopla rígidamente a la camisa del cañón.
La ametralladora KPV tiene un largo alcance para un arma de su calibre y una buena capacidad de penetración de blindaje, lo que se logró mediante el uso de un cartucho muy potente de 14,5 × 114 mm, utilizado anteriormente para disparar fusiles perforantes.
Cartuchos de 14,5 × 114 mm y 5,45 × 39 mm
La bala de 14,5 mm pesa entre 60 y 64 g, según su uso previsto, y tiene una velocidad inicial de entre 976 y 1005 m/s. La energía inicial del KPV alcanza los 31 kJ (en comparación, la ametralladora DShK de 12,7 mm tiene solo 18 kJ, y el cañón de avión ShVAK de 20 mm tiene aproximadamente 28 kJ). La bala perforante incendiaria B-32 con núcleo de acero penetra 20 mm de blindaje (colocado en un ángulo de 20° con respecto a la normal) a una distancia de 200 metros. La bala perforante incendiaria BS-41 con núcleo de cerámica es capaz de penetrar 30 mm de blindaje a una distancia de 150 metros. La carga de munición también puede incluir cartuchos de 14,5 mm con una bala trazadora incendiaria perforante BST de 68,5 g, una bala incendiaria de acción instantánea MDZ de 60 g y una bala incendiaria de puntería ZP.
Inicialmente, la ametralladora pesada Vladimirov, adoptada poco después del final de la Segunda Guerra Mundial, intentaba implementar el concepto de "fusil antitanque automático" y se utilizaba en el montaje de infantería Kharykin, diseñado exclusivamente para disparar contra objetivos terrestres. Sin embargo, debido a la notable mejora en la protección de los tanques tras la guerra y a la urgente necesidad de cañones antiaéreos de mayor alcance y cadencia de fuego que los DShK/DShKM, se desarrollaron varios cañones antitanque de gran éxito para el KPV, que se utilizaron activamente en numerosos conflictos locales.
El cañón antiaéreo ZPU-1, adoptado por el Ejército Soviético en 1949, fue diseñado para proteger a las unidades de infantería de los aviones enemigos que operaban a altitudes de hasta 1,5 km, así como para destruir vehículos ligeramente blindados a una distancia de hasta 1 km.
Un cañón antiaéreo ZPU-1 de 14,5 mm expuesto en un museo israelí.
La ZPU-1 consta de una ametralladora KPV de 14,5 mm, un afuste ligero, un chasis con ruedas y dispositivos de puntería. El afuste ofrece un campo de tiro de 360 grados con ángulos de elevación de -8° a +88°. La cadencia de fuego es de hasta 600 disparos por minuto. La munición se alimenta mediante una cinta metálica, almacenada en una caja de munición de 150 cartuchos. El montaje pesa 437 kg. El afuste inferior está equipado con un chasis con ruedas, lo que permite remolcarlo con vehículos militares ligeros. Para su transporte por terrenos difíciles y en condiciones montañosas, la ZPU-1 puede desmontarse en componentes individuales y transportarse en paquetes de hasta 80 kg. El alcance efectivo contra objetivos aéreos es de hasta 1500 m, y el alcance de altitud es de 1000 m.
El ZPU-2 consta de dos ametralladoras KPV de 14,5 mm, un afuste inferior con tres elevadores, una plataforma giratoria, un afuste superior (con mecanismos de puntería, soportes para la cuna y la caja de municiones, y asientos para el artillero), una cuna, dispositivos de puntería y un chasis con ruedas desmontable.
Cañón antiaéreo ZPU-2 de 14,5 mm en posición de transporte.
Los mecanismos de guiado permiten disparar en 6 grados con ángulos de elevación de -7° a +90°. La velocidad máxima del objetivo es de hasta 200 m/s. La cadencia de fuego total es de hasta 1200 disparos por minuto. Para el transporte a larga distancia, el montaje doble, la munición y la dotación de seis hombres se transportan en la parte trasera de un camión militar. Aunque el ZPU-2, listo para el combate, pesa hasta 1000 kg, puede ser transportado a corta distancia por una dotación de seis personas.

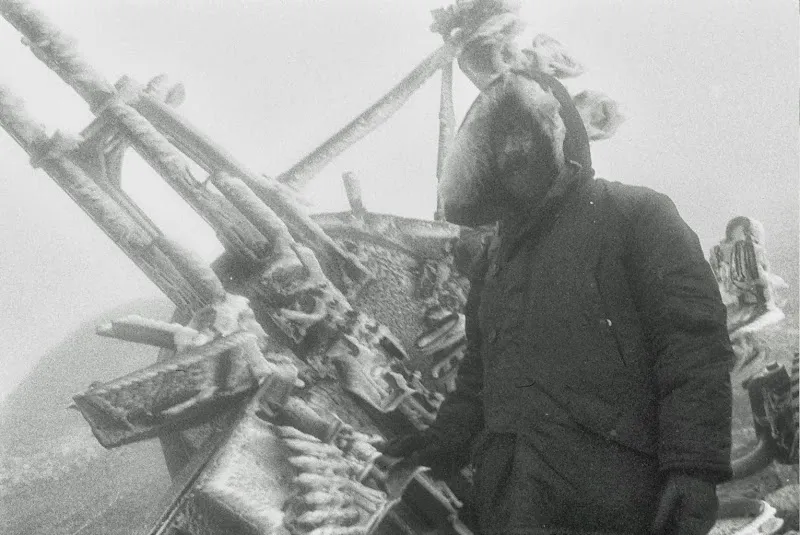

Los montajes de 14,5 mm más potentes transferidos a los árabes fueron los cuádruples ZPU-4. En posición de combate, un montaje de este tipo pesa poco más de 2000 kg, lo que equivale aproximadamente al cañón antiaéreo 61-K de 37 mm, modelo 1939. La cadencia de fuego combinada de sus cuatro cañones es de 2200 a 2400 disparos por minuto. La cadencia de fuego puede alcanzar hasta 1000 disparos por minuto. El ZPU-4 es remolcado por vehículos ligeros del ejército. La suspensión de las ruedas permite desplazarse a alta velocidad. La tripulación consta de seis personas.
Un cañón antiaéreo ZPU-4 de 14,5 mm expuesto en un museo israelí.
Para el control de tiro se utiliza una mira antiaérea automática con mecanismo de cálculo que tiene en cuenta la velocidad, la trayectoria y el ángulo de picado del objetivo. Esto permite el ataque efectivo a objetivos aéreos que vuelan a velocidades de hasta 300 m/s. Los dispositivos de puntería más sofisticados, en comparación con los montajes de uno o dos cañones, proporcionan una zona de alcance extendida: 2000 m de distancia y 1500 m de altitud.
Los israelíes hicieron un uso limitado de los cañones ZPU-1 y ZPU-2 capturados. A juzgar por las fotografías disponibles, los cañones cuádruples de 14,5 mm fueron mucho más populares y se desplegaron principalmente en posiciones fijas cerca de aeródromos, cuarteles generales, centros de comunicaciones, estaciones de radar y otras instalaciones importantes, así como a gran altitud.
Se desconoce si las ametralladoras antiaéreas de 14,5 mm fueron las responsables del derribo de aviones árabes, pero fueron utilizadas activamente por las Fuerzas de Defensa de Israel hasta principios de la década de 1980 y se mantuvieron en reserva hasta mediados de la misma década. Los israelíes transfirieron algunas de las ametralladoras ZPU menos usadas al Ejército del Sur del Líbano y las vendieron a países del Tercer Mundo.
Continuará ...
