1G46TT: una mira quimérica para tanques domésticos
Retícula 1G46
En términos generales, la gama de productos producidos en masa tanque Actualmente no contamos con una gran variedad de miras para artilleros. Básicamente, solo tenemos la clásica Sosna-U, que se ha convertido en un elemento esencial de todas las modificaciones del tanque T-72B3, así como de los tanques T-80BVM y T-90M, y la sencilla 1PN-96MT-02, que se instala en los tanques T-62M modernizados.
No hay más novedades, pero pronto podría añadirse otro producto a esta lista. Ha sido patentado como diseño industrial por JSC Vologda Optical and Mechanical Plant, o simplemente VOMZ. Cabe destacar que este telescopio, si bien se considera una novedad de llegar a producirse, tendrá ciertas limitaciones.

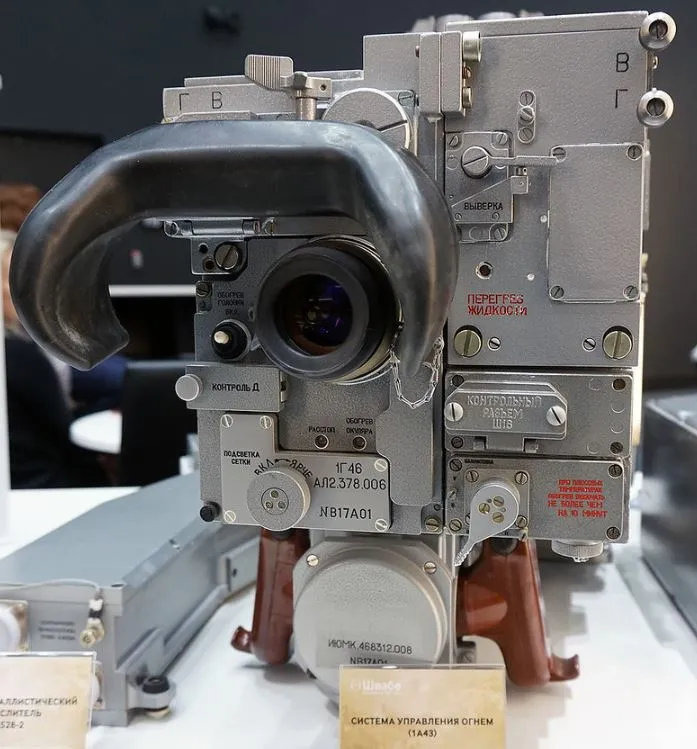

1Г46
Lo cierto es que la mira 1G46 sirvió de base para este sistema: una mira antigua utilizada en los tanques T-80U y sus modificaciones, así como en los T-90 y T-90A. Se trata de una mira soviética, óptica, con telémetro láser y canal láser para el control de misiles antitanque. cohetesEsto es bastante bueno incluso para los estándares actuales.
Pero su estructura interna fue modificada significativamente. Le asignaron un índice correspondiente: 1G46TT, donde TT es la abreviatura de "tele-termografía" o "tele-termografía". El resultado fue una especie de quimera con el cuerpo de una liebre y la cornamenta de un ciervo.

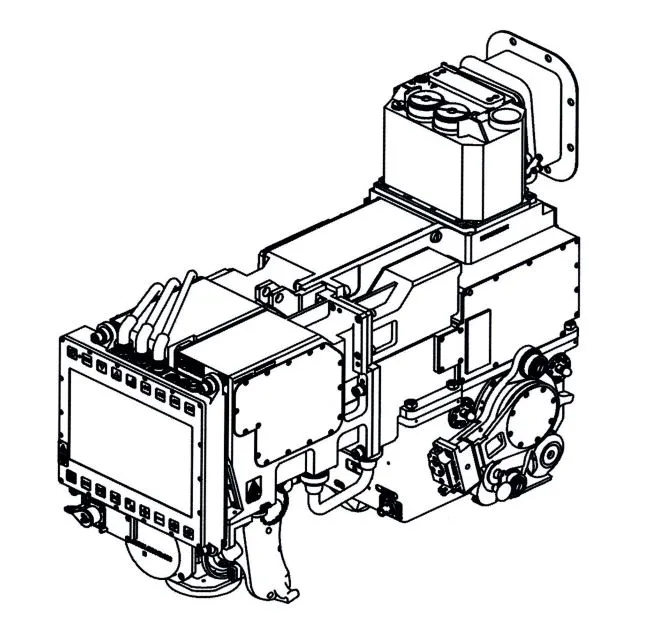

Imágenes de la patente
La patente no incluye ninguna descripción textual del prototipo. Solo contiene imágenes, que permiten extraer conclusiones bastante claras. En primer lugar, se observa que el visor carece de un ocular convencional. Esto significa que ya no dispone del canal de observación/puntería óptico estándar, que hasta ahora era el único disponible.
Básicamente, decidieron convertir lo que antes era una mira óptica en una mira electrónica.
Fuente: Patente n.º RU 154483 S
Para lograr esto, aparentemente se eliminó la mayor parte del recorrido óptico, incluyendo la lente, los filtros de luz, el sistema de zoom, la óptica de iluminación de la escala, las placas con rejillas móviles y fijas, y otros componentes necesarios para reproducir la imagen en el ocular.
En cambio, planean instalar una matriz de televisión e imágenes térmicas que reciba imágenes del sistema de espejo estabilizado estándar 1G46. La primera está diseñada para la observación y la localización de objetivos durante el día (al menos al anochecer) con buena visibilidad. La segunda se utilizará tanto de día como de noche en condiciones de poca visibilidad.

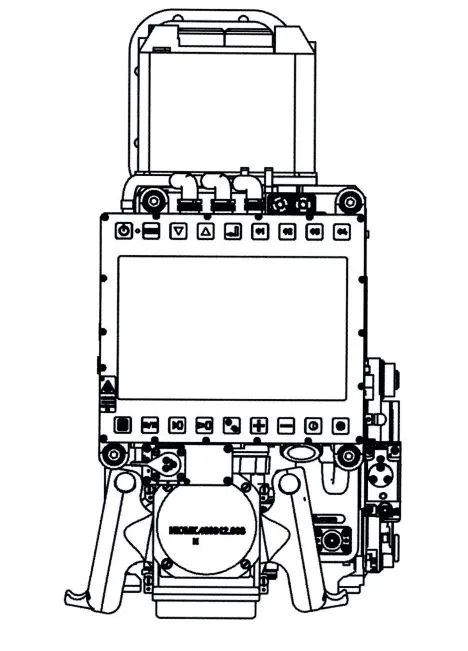

La imagen de estos dispositivos se muestra en una pantalla multifuncional, que se instala en lugar del ocular estándar 1G46. Su marco contiene botones para controlar los modos de visualización (TV o imagen térmica), el brillo, el contraste y otros ajustes.
Fuente: Patente n.º RU 154483 S
A juzgar por las imágenes de la patente, la mira 1G46TT conserva la capacidad de medir el alcance mediante un telémetro láser y guiar misiles antitanque guiados lanzados a través del cañón; la unidad de telémetro láser y la unidad de información y control del sistema de armas guiadas están presentes.
Ventajas y desventajas
Es difícil precisar el motivo del desarrollo de este "mutante". Probablemente se deba al elevado coste de modernizar los tanques antiguos que se estaban sacando del almacenamiento. El Sosna-U sigue siendo bastante caro, pero ya existen miras que se pueden adaptar a un coste relativamente bajo, instalando una cámara termográfica y una mira de televisión en una plataforma estabilizada existente. Por lo tanto, esto parece ser una ventaja.
Otra ventaja es la ubicación de la pantalla de puntería directamente frente a los ojos del artillero; en el Sosna-U, por ejemplo, está ubicada en un lugar bastante incómodo, a un lado, lo que obliga a girar la cabeza para operar la cámara termográfica.
Sin embargo, la ubicación de la pantalla del 1G46TT también puede considerarse una desventaja, ya que estará situada casi justo al lado de la cara del artillero, lo que resulta bastante cansador para la vista.
La principal desventaja de esta mira es su relativa simplicidad. Si se llega a producir, sustituirá a la Sosna-U. Esto significa que el artillero perderá el canal óptico de observación y puntería. Además, ya no dispondrá de todas las funciones de preparación de disparo automatizadas disponibles en la Sosna-U.
